Diese Seite beschreibt den Aufbau der Version 2.5.



Hier eine Variation am Beispiel des beelogger-Universal 2.5 / 2.4

Die hier beschriebene Variante verzichtet auf den MCP1702-5.
Dadurch ist die Strombegrenzung (Kurzschlussfestigeit) in der 5V Versorgung für die div. Sensoren nicht mehr gegeben.

Es ist ein Pegelwandler (5/3,3V) für Daten zum  WLAN- und LTE-Modul vorgesehen.
In der aktuellen Anleitung für den Universal 2.5 wird für LTE auf den Pegelwandler verzichtet.



Für die verschiedenen Varianten WLAN oder LTE bzw. ohne Niederschlagsensor entfallen teilweise Bauelemente.
Der Aufbau der Version 2.5 ist weitestgehend identisch zu Version 2.4.

Bestückung für die Varianten:

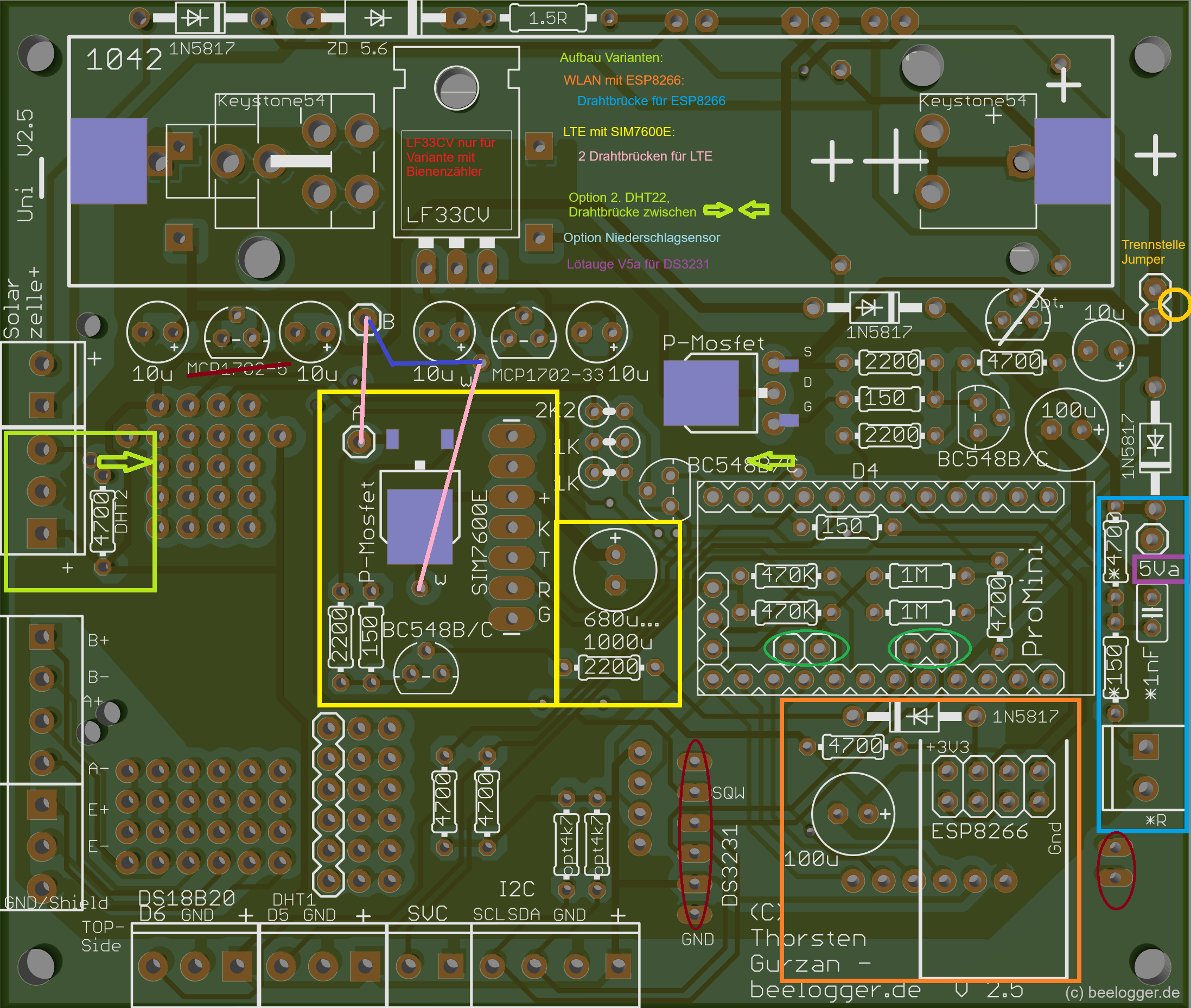

– WLAN (oranges Feld) Widerstand 4k7, Diode 1N5817 und Kondensator neben ESP8266-Steckplatz;
     der MCP1702-33, zwei Kondensatoren 10uF, den BC548, 2x 1K, 2k2 Widerstände für Pegelwandler;  die blau gezeichnete Verbindung

– LTE ( gelbe Felder) benötigt MOSFET, Transistor BC548, 2x Widerstand 2K2, 150 in Platinenmitte, Kondensator 470-1000uF
      der MCP1702-33, zwei Kondensatoren 10uF, den BC548, 2x 1K, 2k2 Widerstände für Pegelwandler; die rosa gezeichneten Verbindungen

– für den Anschluss des Niederschlagsensors die Bauteile im blau markierten Feld bestücken.
– der zweite DHT benötigt die Bauteile im hellgrünen Feld und eine zusätzliche Verbindung der mit Pfeilen markierten Lötpunkte.
– DS3231 auf der Platinenunterseite einbauen, zusätzlich zwei Pins/Buchse zur Stabilisierung einbauen.
– Lötpunkt 5Va für Versorgung des DS3231-Modul.
    Vom DS3231-Modul Lötauge Batterie+  zum  Lötauge „5Va“ auf der Universal-Platine eine Verbindung herstellen.

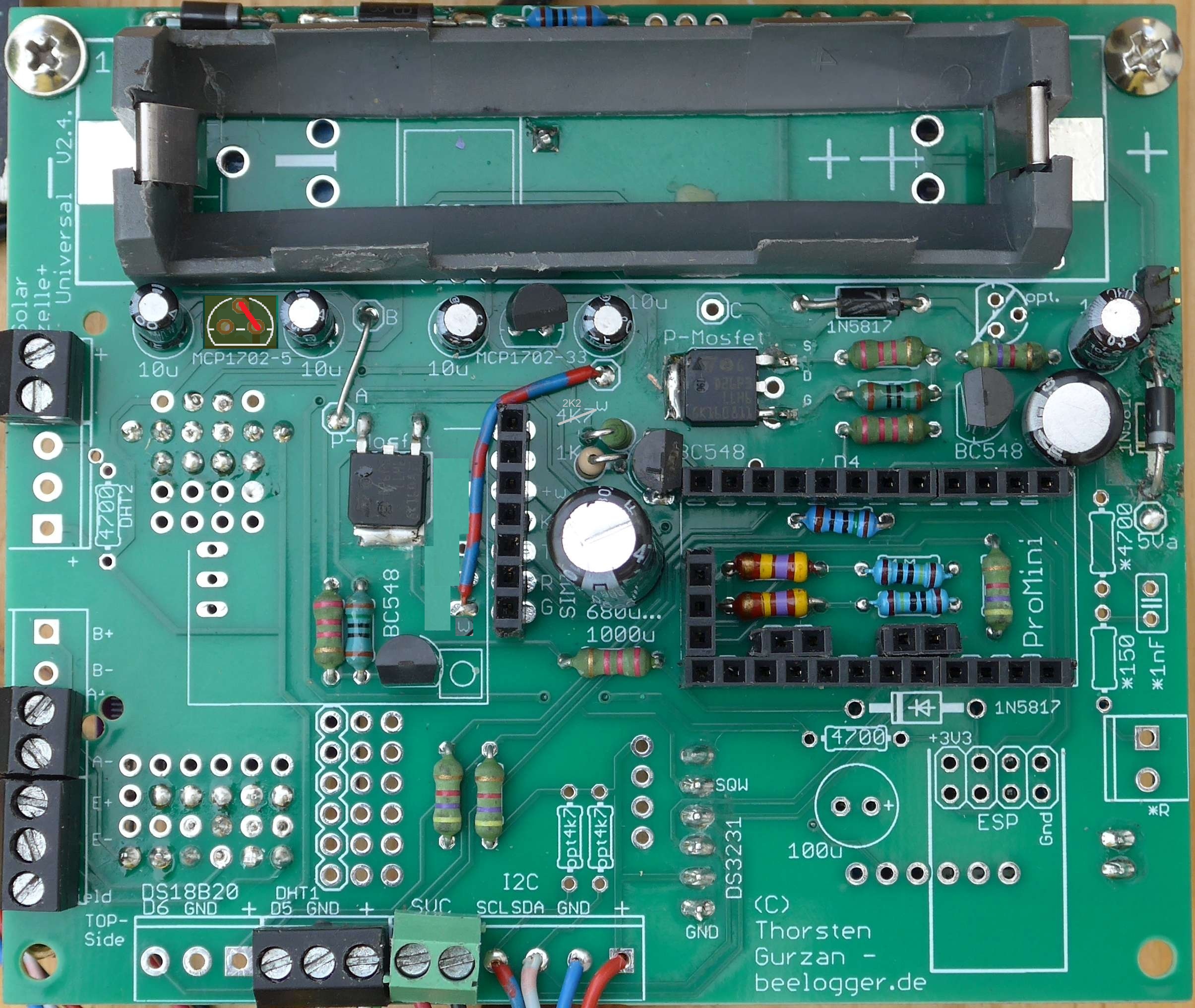

    Die Verbindung ist in den Bilder unten auf dieser Seite ersichtlich.

Nur bei dieser Variation:
Vor dem Bestücken des MT3608 diesen mit 3-5V versorgen und auf eine Spannung von 5.1V –5.2V einstellen. Dies kann durch direktes Verbinden des MT3608 mit dem Akku erfolgen.

Alles weitere wie ‚üblich‘.
