Bienenzähler Bauteile/Platine

Die Platine des Bienenzählers trägt als Sensoren kleine Reflexlichtschranken. Damit jede Lichtschranke separat vom Arduino abgefragt werden kann, wird eine Porterweiterung in Form eines MCP23017 (16-Bit I/O Expander) eingesetzt. Der MCP23017 selbst wird dabei über I2C mit dem Arduino verbunden. Die Abstände der Sensoren auf der Platine sind so definiert, dass 8 Zählergänge mit einer Breite von 8mm von je zwei Sensoren überwacht werden können. An jeder Seite des Moduls sind Anschlüsse für 5V, GND, SDA und SCL, um mehrere Module einfach miteinander verbinden zu können. Es wird empfohlen, die Verbindung zu löten, statt Steckverbinder zu verwenden. Abschließend sollte noch ein Schutzlack gegen Feuchtigkeit verwendet werden.

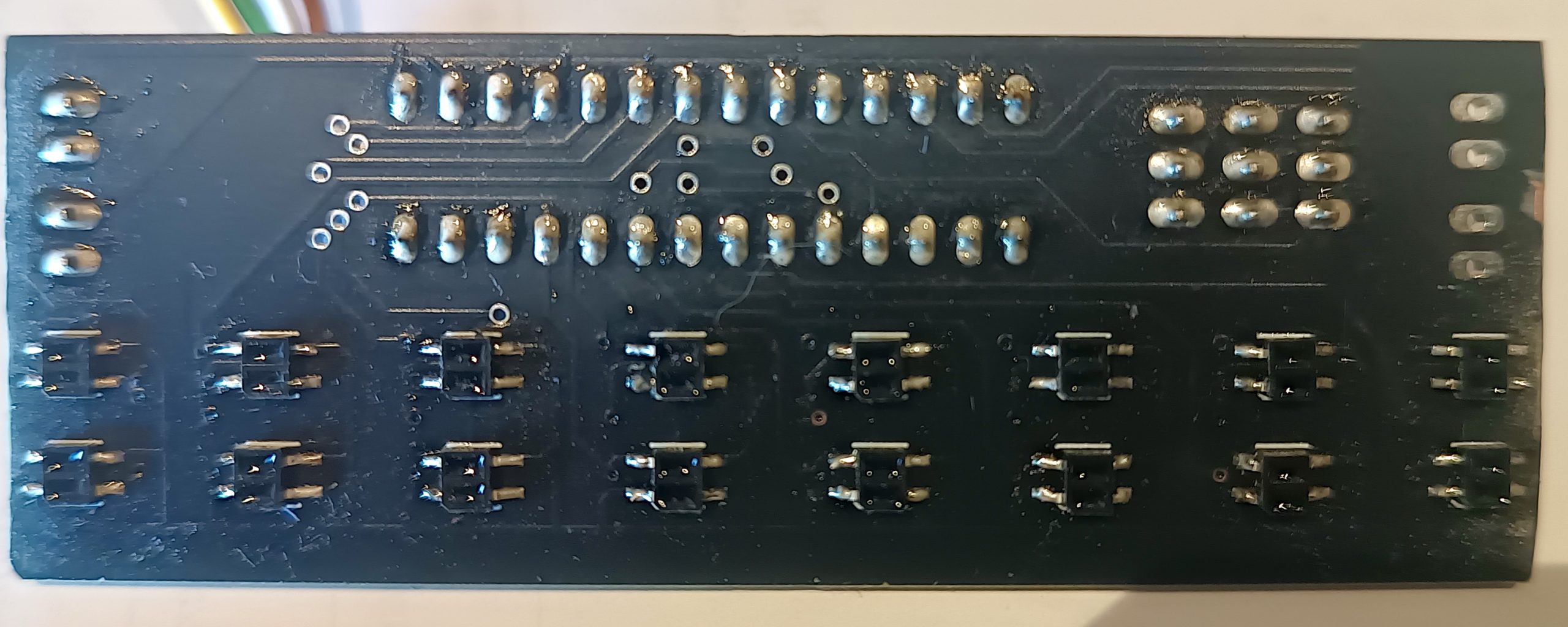

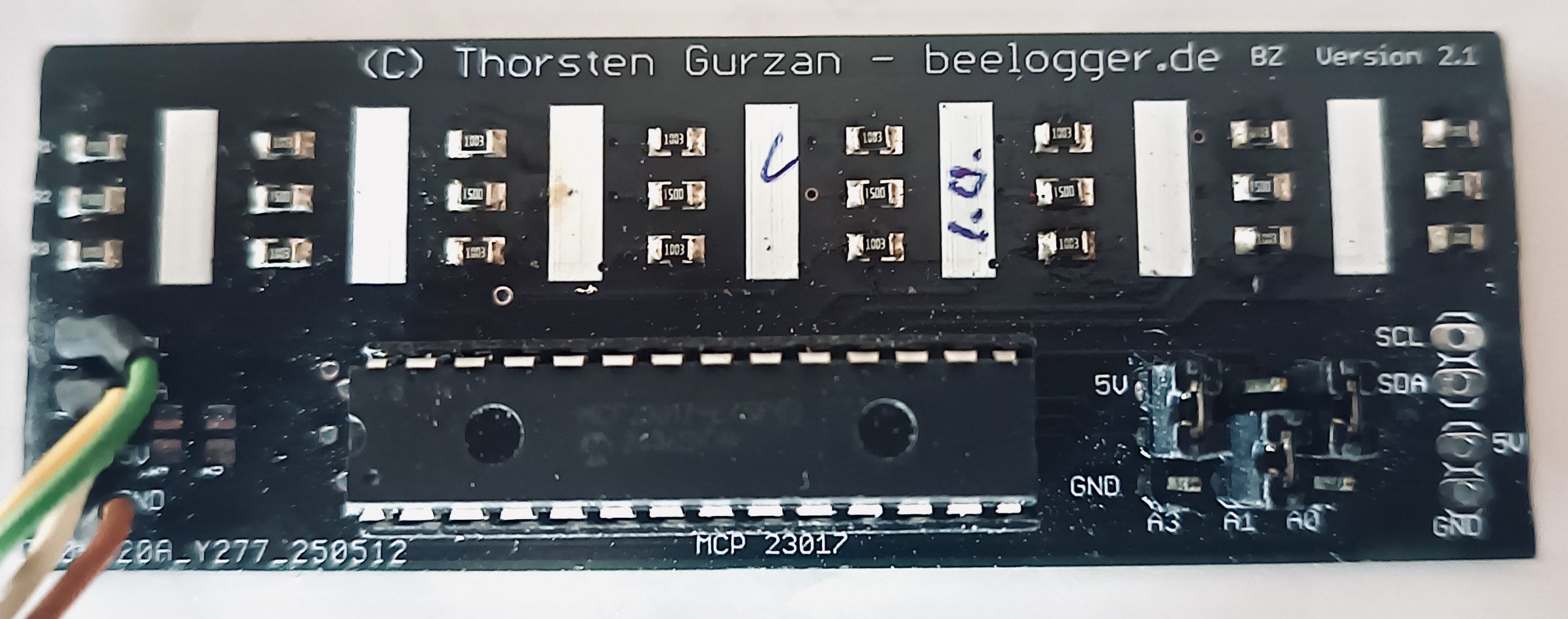

Bienenzähler leerplatine beelogger Bienenzaehler Platine bestueckt

Löten von SMD-Bauteilen

Um den Bienenzähler möglichst ohne Störung der Bienen und nahezu für jede Beute einsetzen zu können, wird die Platine zweiseitig in SMD-Bauweise gefertigt. Die verwendete minimale Bauteilegröße ist 0805, welche sich auch mit einem normalen Lötkolben mit kleiner Lötspitze, dünnem Lötzinn und ein wenig Übung noch gut handhaben lässt. Als kleinen Einstieg in das Löten von SMD-Bauteilen finden sich eine Menge Videos auf Youtube. Zwei Videos sollen hier empfohlen werden:

Löten von SMD-Widerständen
https://www.youtube.com/watch?v=tvVbB6LRx-U

Löten von SMD-ICs
https://www.youtube.com/watch?v=5uiroWBkdFY

Bezug

Wer Leerplatinen zum Selbstkostenpreis erwerben möchte, kann sich per Mail an platinen@beelogger.de wenden.



Der Bienenzähler ist kompatibel mit beelogger-Universal
Bezugsquelle Preis ab Suchbegriffe* Bemerkungen
RS Components privat

Conrad

0,91€
8,27€ Versandkosten

1,26€
1,13€ (ab 10 Stück)
Versandkostenfrei ab 20€

Best.-Nr. 761-3984



Best.-Nr. 1266050 – 62

Reflexlichtschranke ‚QRE1113GR‘, pro Platine werden 16 Stück benötigt
eBay 4,20€
(5 Stück)
MCP23017 SOIC  I2C

Bauform: SOIC, 7.5mm body

MCP23017: 16-Bit Porterweiterung über I2C
eBay 1,05€
(10 Stück a 40 Pin)
Pin Header Male 2,54 Pinleiste, optionale Pins zur I2C Adressierung über Jumper oder Anschluss an Arduino
eBay 1,60€
(100 Stück)
100k 0805 Widerstand R1 & R3, pro Platine werden je 8 Stück benötigt
eBay 1,60€
(100 Stück)
150 Ohm 0805 Widerstand R2, pro Platine werden 8 Stück benötigt
eBay 1,60€
(100 Stück)
10k 0805 Optionaler Widerstand R4 & R5

*Einkaufstipps

Beschaltung

Aufgrund des relativ hohen Stromverbrauchs durch die große Anzahl an Reflexlichtschranken, benötigt der Bienenzähler eine separate Stromversorgung und kann nicht direkt über den Arduino versorgt werden.

Arduino Uno, Nano, usw. Bienenzähler Netzteil
  5V 5V
GND GND GND
A4 SDA
A5 SCL



An jeder Seite des Moduls sind Anschlüsse für 5V, GND, SDA und SCL, um mehrere Module einfach miteinander verbinden zu können.

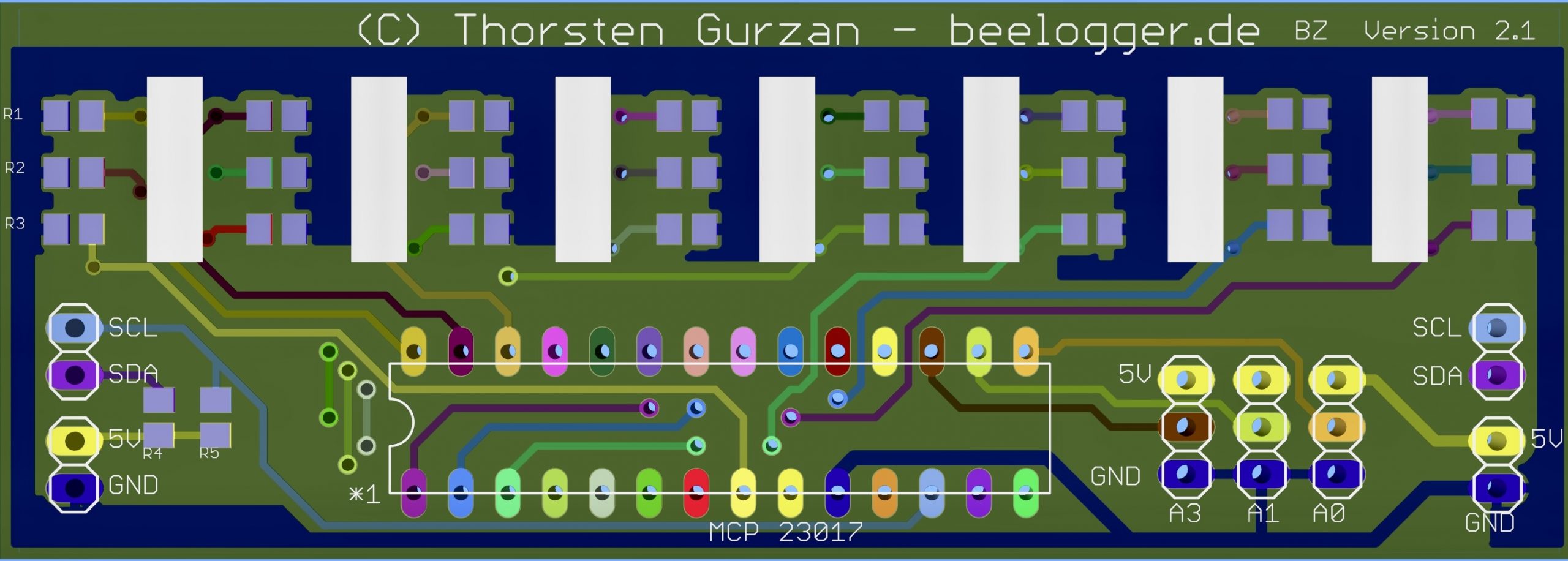

beelogger_Bienenzaehler_Anschluesse

Eine Sensoreinheit besteht aus zwei Reflexlichtschranken und drei Widerständen.Die Reflexlichtschranken ‚QRE1113GR‘ (blau dargestellte Lötpads) werden auf der Unterseite der Platine angelötet. Widerstand R2 (150 Ohm) ist der Vorwiderstand der beiden in den Reflexlichtschranken integrierten IR-LEDs. Die Widerstände R1 und R3 (100K) dienen jeweils als Pullup-Widerstand für die Ausgänge der integrierten Fotowiderstände. Über diese Widerstände kann die Schaltschwelle eingestellt werden.

beelogger_Bienenzaehler_Sensoreinheit

Über die optionalen Pullup-Widerstände R4 und R5 werden SCL und SDA mit 5V verbunden. Fertige Arduino-Boards haben in der Regel diese Widerstände bereits integriert. Bei eigenen Entwicklungen oder Boards ohne diese Widerstände, können diese einfach aufgelötet werden. Auch bei Verwendung eines Verbindungskabels, welches länger als 20cm ist, müssen diese Widerstände verwendet werden.

beelogger_Bienenzaehler_I2C_Widerstaende

Der MCP23017 ist das Herzstück eines jeden Bienenzähler-Moduls. Der Status einer jeden Reflexlichtschranke wird hiermit über I2C vom Arduino ausgelesen. Dabei bekommt jeder MCP23017 eine eigene Adresse.

beelogger_Bienenzaehler_MCP23017

Patchfeld zur Adressierung der I2C-Adresse. Die Verbindungen können entweder fest verdrahtet oder mit Jumper an Pins vorgenommen werden. Weitere Informationen zur Adressierung sind unter Konfiguration & Test zu finden.

beelogger_Bienenzaehler_I2C

Nach dem Aufbau der Platine kann mit dem Bau des Gehäuses begonnen werden.

Release Notes

Version Release Notes
1
  • MCP23017 SMD
  • Initiale Version
1.1
  • MCP23017 SMD
  • Leiterbahnen breiter
  • Bohrungen min. 0.6mm
 2
  • MCP23017 DIL28
  • Leiterbahnen breiter
  • Bohrungen min. 0.6mm

Die Platine mit den zugehörigen Fertigungsdateien sowie die entsprechenden Anleitungen stehen unter dem Copyright von Thorsten Gurzan und dürfen nur für den eigenen oder privaten Gebrauch genutzt und nicht weiter veröffentlicht werden.

Gerber-Files downloaden:

Version 1    Version 1.1    Version 2
